Knomi - ESP C3 Hack
Knomi ist ein extra Display für den Stealthburner das von BTT entwickelt wurde. Es zeigt während dem Druck diverse Statusinformationen, an die es über WLAN vom Drucker bezieht. Siehe dazu auch die Doku für mehr Informationen: https://bigtreetech.github.io/docs/KNOMI.html .
Der original Knomi basiert auf einem ESP32 Wroom. Nun gibt es aber diverse andere Runddisplays, die ebenfalls einen EPS32 verwenden. Eines dieser Displays ist das folgende Display:
https://de.aliexpress.com/item/1005005453515690.html
Zu haben für ca. 12€ und damit deutlich günstiger als ein original Knomi. Der Nachteil ist, dass dieses Display einen ESP32 C3 verwendet, der leider nur mit 400 anstatt 520kb RAM ausgestattet ist und zudem nur einen CPU Kern hat (und nicht zwei wie der Knomi).
Im Folgenden wird beschrieben, wie die Firmware kompiliert werden kann und was es ggf. noch an nützlichen Infos gibt …
YouTube Video #65
WICHTIG
Diese Firmware funktioniert nur auf einem Display Modul mit einem ESP32 C3!
Die Firmware funktioniert nicht auf einem original Knomi!
Vorbereitungen & Infos
Die Anleitung basiert darauf das die alte Arduino IDE (legacy) genutzt wird. Diese kann in einem portablen Modus genutzt werden - sprich alle nötigen Dateien & Ordner befinden sich in einem Ordner auf der Platte.
Als Vorbereitung muss also auf der Festplatte ein Ordner angelegt werden in dem später die Arduino IDE und der Quellcode abgelet werden. Ich werde im Folgenden beispielhaft den Ordner C:\Build
verwenden. Wenn ihr einen anderen Ordner habt muss das ggf. angepasst werden.
Downloads
- Die Arduino IDE kann hier geladen werden
https://www.arduino.cc/en/software
Wir brauchen die Arduino IDE 1.8.19 und zwar als Windows ZIP.
Direktlink : https://downloads.arduino.cc/arduino-1.8.19-windows.zip - Die Datei
arduino-1.8.19-windows.zip
muss in den Ordnerc:\Build\
entpackt werden - Als nächstes muss der Knomi C3 Quellcode von Github geladen werden. Am einfachsten geht das über den direkten Link
https://codeload.github.com/DrKlipper/KNOMI_C3/zip/refs/heads/master - Das geladene ZIP
KNOMI_C3-master.zip
wird dann ebenfalls in denc:\Build\
Ordner entpackt
Arduino IDE portabel
Damit die Arduino IDE portabel wird muss ein extra Ordner angelegt werden. Und zwar in C:\Build\arduino-1.8.19\
der Ordner portable
. Der muss auch wirklich genauso heißen!
Die Arduino IDE starten
(überarduino.exe
)

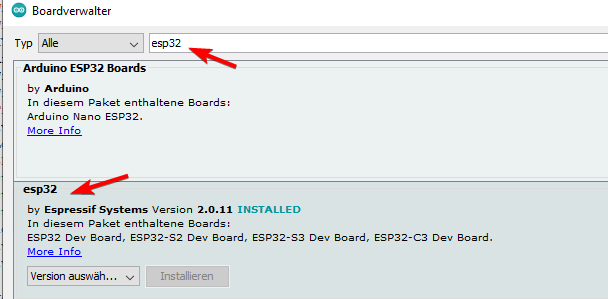

Arduino IDE einrichten
Die Arduino IDE schließen
Bibliotheken
Für das korrekte Kompilieren müssen noch 3 Bibliotheken kopiert werden.
- Die Bibliotheken (Libs) aus dem Ordner
C:\build\KNOMI_C3-master\Firmware\lib
in den Arduino IDE Ordner
C:\build\arduino-1.8.19\portable\packages\esp32\hardware\esp32\2.0.11\libraries
kopieren.
extra ESP32 Partition
Es muss eine neues Partition Layout hinzugefügt werden (beschreibt die Einteilung des Flash in bestimmte Bereiche). Sonst passt die compilierte Firmware nicht komplett in den Seicher.
- Die Partition Datei
C:\Build\KNOMI_C3-master\Firmware\c3_partitions.csv
muss in den Ordner
C:\Build\arduino-1.8.19\portable\packages\esp32\hardware\esp32\2.0.11\tools\partitions\
kopiert werden. - Dann muss noch ein Eintrag im Partiton Menü hinzugefügt werden
Die DateiC:\Build\arduino-1.8.19\portable\packages\esp32\hardware\esp32\2.0.11\boards.txt
in einem Texteditor öffnen - Im Bereich
esp32c3.menu.PartitionScheme
( Auf dasesp32c3
/ESP32C3 Dev Module
achten ) muss am Ende folgendes ergänzt werden:esp32c3.menu.PartitionScheme.knomi_c3=Knomi C3 (3,3MB No OTA/1MB SPIFFS) esp32c3.menu.PartitionScheme.knomi_c3.build.partitions=c3_partitions esp32c3.menu.PartitionScheme.knomi_c3.upload.maximum_size=3342336
- Datei speichern und schließen.
Die Arduino IDE starten
(überarduino.exe
)
Controller einstellen
- In der Arduino IDE muss ein ESP32 C3 Controller ausgewählt werden (Menü Tools bzw. Werkzeuge).
Hinweis:
Der COM Port muss natürlich ermittelt werden! Das geht z.B. über den Geräte Manager von Windows.
Code laden und kompilieren
- In der Arduino IDE über öffnen aus dem Ordner
C:\Build\KNOMI_C3-master\Firmware\KnomiC3
die DateiKnomiC3.ino
öffnen. - In der Datei
WifiUser.cpp
eure Daten eintragen. Die Datei findet ihr in den Reitern in der Arduino IDE oben.
Eintragen müsst ihr folgendes:// WEB Config String wifi_ssid = "SSID"; // Wifi SSID String wifi_pass = "Password"; // Wifi Password String klipper_ip = "192.168.xxx.xxx"; // Klipper IP
- Dann im Menü Sketch → Überprüfen/Kompilieren anklicken und warten …….
- Wenn am Ende dann sowas da steht:
Der Sketch verwendet 2999696 Bytes (89%) des Programmspeicherplatzes. Das Maximum sind 3342336 Bytes. Globale Variablen verwenden 184460 Bytes (56%) des dynamischen Speichers, 143220 Bytes für lokale Variablen verbleiben. Das Maximum sind 327680 Bytes.
… hat das Kompilieren geklappt
- Jetzt könnt ihr den Code auf den Controller übertragen, mit dem Pfeil nach rechts oben bei den Buttons.
Und ja, man hätte sich das Compilieren vorher auch sparen können, denn das würde er bei diesem Schritt sonst automatisch mit erledigen
Test
Wenn der Knomi C3 jetzt bootet sollte er erst einen Startschirm zeigen und dann die rollenden Augen. Das bedeutet er ist verbunden
Klipper Konfig
- Eine neue Konfig Datei (z.B. knomi.cfg) mit folgendem Inhalt anlegen:
- knomi.cfg
### KNOMI ADDON [gcode_macro BedLevelVar] variable_leveling : False gcode: SET_GCODE_VARIABLE MACRO=BedLevelVar VARIABLE=leveling VALUE=False [gcode_macro HomeSetVar] variable_homing : False gcode: SET_GCODE_VARIABLE MACRO=HomeSetVar VARIABLE=homing VALUE=False #[gcode_macro G28] #rename_existing: G0028 #variable_homing:False # #gcode: # SET_GCODE_VARIABLE MACRO=HomeSetVar VARIABLE=homing VALUE=True # G0028 {rawparams} # SET_GCODE_VARIABLE MACRO=HomeSetVar VARIABLE=homing VALUE=False
- Wenn ihr einen Drucker ohne ein
[homing_override]
habt, dann müsst ihr das untere Makro ([gcode_macro G28]) noch aktivieren. Dazu alle # am Anfang der Zeilen entfernen - Die Datei in der
printer.cfg
inkludieren :
[include knomi.cfg]
- Jetzt müsst ihr an der Stelle wo euer Leveling passiert (bei mir ist das beim QGL) 2 Zeilen ergänzen:
SET_GCODE_VARIABLE MACRO=BedLevelVar VARIABLE=leveling VALUE=True QUAD_GANTRY_LEVEL SET_GCODE_VARIABLE MACRO=BedLevelVar VARIABLE=leveling VALUE=False
Bei mir ist das in einem Printer_Start Makro. Die erste Zeile setzt den Status “Leveln” und die letzte Zeile setzt den Status wieder zurück. Wo ihr das bei euch genau eintragt müsst ihr mal selber ermitteln. Das hängt sicherlich auch vom Drucker und eurer Konfig ab.
- Dann müssen wir noch das Homing mit einem extra Status versehen. Wenn ihr kein
[homing_override]
in eurer Konfig habt, dann reicht dsas G28 Makro in der Extra Konfig. Habt ihr aber[homing_override]
, dann kommt folgendes an den Anfang:
SET_GCODE_VARIABLE MACRO=HomeSetVar VARIABLE=homing VALUE=True
und folgendes ans Ende:
SET_GCODE_VARIABLE MACRO=HomeSetVar VARIABLE=homing VALUE=False

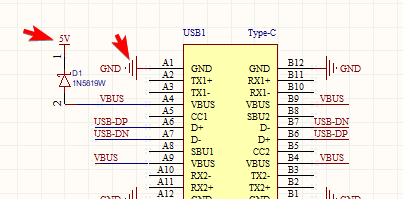

Stromversorgung
Probleme
- TFT_eSPI ist der fasche Grafiktreiber → lvyx… muss rein
- Es muss auch eine extra konfig Klasse eingebaut werden !
- Das Startlogo (BTT_LOGO) ist zu groß
Der C3 hat 400KB Ram, der Wroom 520kb

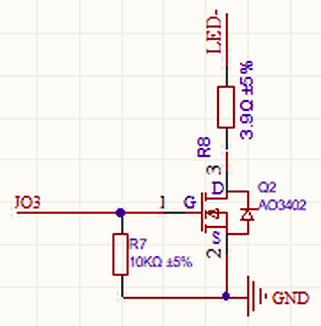

Das Startbild ist aber ca. 110kb Groß und freier Speicher nach Knomi Start sind beim C3 nur ~76KB → Boot Loop !! - Die Hintergrundbeleuchtung ist auf IO3 und nicht 2 oder 16
- Konvertierung des Sketch für Arduino IDE (Main Datei umbenennen)
- Zahlreiche Includes müssen umgebaut werden von <> nach “” → liegt an der Arduino IDE
- Es braucht das letzte Paket von ESP32 in der Arduino IDE, sonst ist der C3 nicht verfügbar
- Die Partition Table muss umgebaut werden. Sonst passt das BIN nicht in den Controller
- Die EEPROM Klasse funktioniert nicht richtig → Daten weren nicht gespeichert
- USB CDC macht ein wenig Probleme
→ Der Port ist nach dem Start in der Arduino IDE nicht mehr gültig (falsches Handle)
→ wenn sich der C§ aufhängt geht gar kein Upload mehr. Dann muss man den Controller manuell in den Boot Modus bringen → BOOT halten → Reset drücken → BOOT loslassen
CDC muss auch extra aktiviert werden in der Arduino IDE !! - Der Controller muss in der Arduino IDE umgestellt werden auf C3 Dev
- ggf. kleine Anpassungen an lv_conf.h
Anpassungen / Script
- Neues Bootlogo
- Angepasste GIF Animationen
- Problem → HTTP Blockt wegen einem Kern
- Anpassung Status Abfrage Klipper !
- Teil drucken mit Aussparung
- Es gibt auch ein Display mit 2 kernen / 520k Ram → https://de.aliexpress.com/item/1005005644432428.html
- Voron Logo entfernt
- Logik angepasst
- lv_conf.h Anpassung wegen Farbne invert → #define LV_COLOR_16_SWAP 0
- GIF kann man extrahieren mit Seite …
- Anpassen hiermit : https://ezgif.com/optimize
- Zurückwandeln in Hex String hiermit : http://tomeko.net/online_tools/file_to_hex.php?lang=en
- Startbitmap
- 240×240 Bixel RGB je 8 Farben → Export Gimp Optionen ! → 24 Bit
- Converter : https://lvgl.io/tools/imageconverter
- Color Format → CF_TRUE_COLOR
- Output → C Array
- Optionen aus
- Gif Tools
- Moonraker Remote API
Flashen
- D:\Projekte\Knomi\arduino-1.8.19\portable\packages\esp32\tools\esptool_py\4.5.1/esptool.exe –chip esp32c3 –port COM4 –baud 921600 –before default_reset –after hard_reset write_flash -z –flash_mode dio –flash_freq 80m –flash_size 4MB 0x0 C:\Users\DOMINI~1\AppData\Local\Temp\arduino_build_847170/KnomiC3.ino.bootloader.bin 0x8000 C:\Users\DOMINI~1\AppData\Local\Temp\arduino_build_847170/KnomiC3.ino.partitions.bin 0xe000 D:\Projekte\Knomi\arduino-1.8.19\portable\packages\esp32\hardware\esp32\2.0.11/tools/partitions/boot_app0.bin 0x10000 C:\Users\DOMINI~1\AppData\Local\Temp\arduino_build_847170/KnomiC3.ino.bin
esptool.exe --chip esp32c3 --port COM4 --baud 921600 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 80m --flash_size 4MB 0x0 KnomiC3.ino.bootloader.bin 0x8000 KnomiC3.ino.partitions.bin 0xe000 boot_app0.bin 0x10000 KnomiC3.ino.bin
- ESP Tool EXE → https://github.com/espressif/esptool/releases
Hardware DIFF
Funktion | Knomi Desc. | Knomi Pin | Knomi Display | Clone Desc. | Clone Pin | Clone Display |
---|---|---|---|---|---|---|
Boot Taster | BOOT | IO0 | BOOT | IO9 | ||
Backlight | Backlight | IO2 | 2 LEDK (vom Mosfet) | IO3 | LED- | |
Bildschirm Reset | Screen-rst | IO4 | 11 RES | REST | EN | 11 REST |
WIFI Reset | WIFI RESET | EN | ||||
WIFI Mosi | WIFI MOSI | IO23 | 10 SDIN | SDA | IO7 | 10 SPIMOSI |
WIFI Miso | WIFI MISO | IO19 | 7 RS | D/C | IO2 | 7 SPIMISO |
WIFI SCK | WIFI SCK | IO18 | 9 SCLK | SCL | IO6 | 9 SPICLK |
WIFI CS | WIFI CS | IO5 | 8 CS | CS | IO10 | 8 SPICS |
Uart TX | U0TXD | TXD0 | USB_DN | IO18 | ||
Uart RX | U0RXD | RXD0 | USB-DP | IO19 | ||
LED | ?? | IO32 |
Hardware Knomi
Hardware new
Links
- ESP Chip Info
https://github.com/Jason2866/ESP32_Show_Info
Beim C3 am Anfang ein dekay(4000) einbauen weil sonst keine seriellen Ausgaben kommen ! - https://de.aliexpress.com/item/1005005453515690.html → Without Touch
Direkt flashen
esptool.exe --chip esp32c3 --port COM4 --baud 921600 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 80m --flash_size 4MB 0x0 KnomiC3.ino.bootloader.bin 0x8000 KnomiC3.ino.partitions.bin 0xe000 boot_app0.bin 0x10000 KnomiC3.ino.bin
Firmware compilieren
Klipper Konfig
Verbindung einrichten
Reset
esptool.exe –port COM4 erase_flash
Zukunft
520kb Display
