Ausmelesen per WMBUS Adapter (mit CUL Nachbau)

• Herr H. Schäfer
  Stadt Bad Wünnenberg
  Finanzabteilung
  Poststraße 15
  33181 Bad Wünnenberg

  📞  +49 2953 709 20
  📠  +49 2953 709 78
  ✉️  h.schaefer@bad-wuennenberg.de

•

• Es braucht einen Arduino Nano V3 (5V mit 16MHz)
• Dann ein CC1101 Modul (868MHz)
  TBD

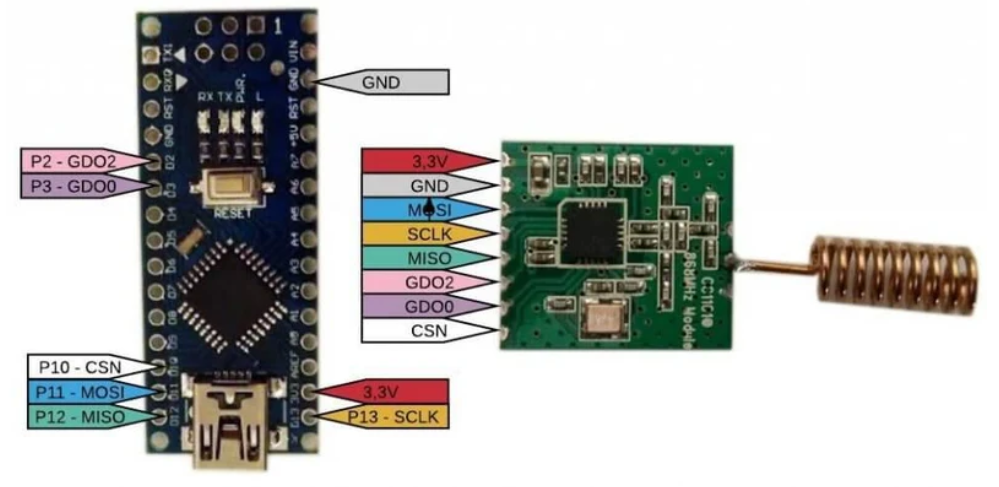

• Und das folgendermaßen verkabeln


• Man braucht auf jeden Fall eine Firmware die wmbus mit C1 unterstützt.
  • Firmware Name : nanoCUL_r568_mbus_c1t1_bufsize300.hex
  • https://smart-home-komponente.de/en/pages/firmware (muss man teilweise mehrfach anklicken …)
  • nanocul_r568_mbus_c1t1_bufsize300.zip
• Dann das ganze mit dem XLoader flashen …
  •
  • nanocul_r568_mbus_c1t1_bufsize300.zip
  • https://github.com/binaryupdates/xLoader
• https://github.com/smarthomeagentur/culfw1/releases
  https://www.nanocul.de/selfsite.php?aktion=Firmware
  https://thomasheinz.net/setting-link-modes-c1-is-not-supported-for-this-cul-device/
  die haben nicht funktioniert !

• Man kann den CUL unter Windows testen …
  • Terminal aufmachen und auf 38400 8N1 stellen
  • Verbinden …
  • V liefert die Version

    V
    V 1.67 nanoCUL868_r568

  • brc schaltet den richtigen Modus ein

    brc
    CMODE

    Wichtig, wenn hier was anderes kommt, dann kann der Stick kein WMBUS !

  • X21 startet den Empfangsmodus ….

    X21
    b5344A51196708780400459568C0004900F002C2501E75E10D137F92B023E16C7007C7AE9003107104F002D549BEBECCCC443EED1882F47B760FD56E323F553C248AB4F18F3A0A37702117367E715166BACE0A9BE0F7FB257A05B12BDABD74F018AE1

    Im besten Fall kommen dann Pakete

• https://github.com/chester4444/esp-multical21
• könnte man noch testen

• https://github.com/wmbusmeters/wmbusmeters
• https://github.com/wmbusmeters/wmbusmeters-ha-addon/blob/main/wmbusmeters-ha-addon-edge/DOCS.md
• https://github.com/wmbusmeters/wmbusmeters-ha-addon/tree/main

• In HA die Repo vom WM Busmaster hinzufügen
• wmbusmaster installieren (Wmbusmeters (W-MBus to MQTT))
• AutoDiscover aktivieren

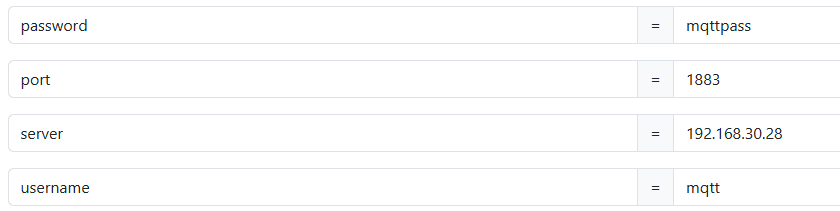

• Custom MQTT Config

• Sicherstellen das der Stick erreichbar ist in HA (VM durchreichen …)

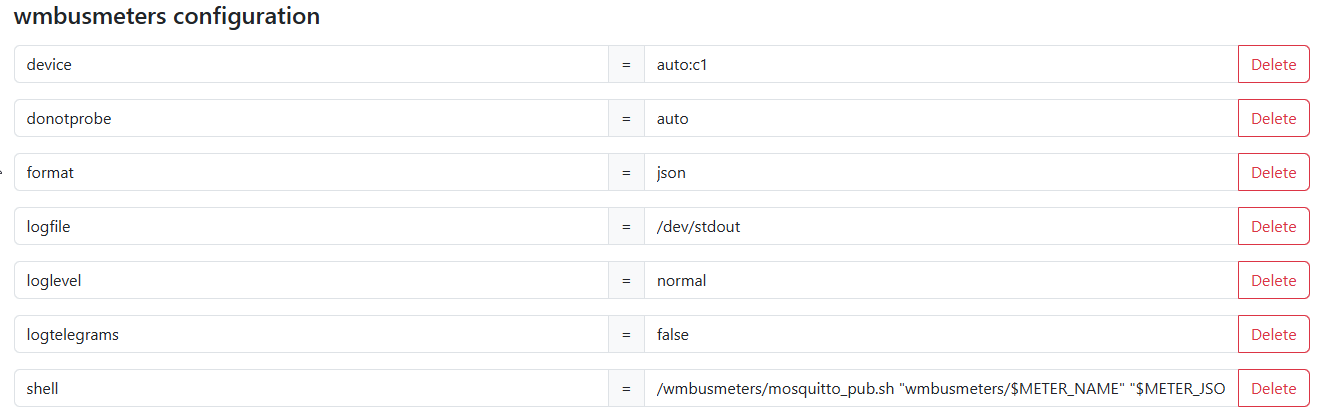

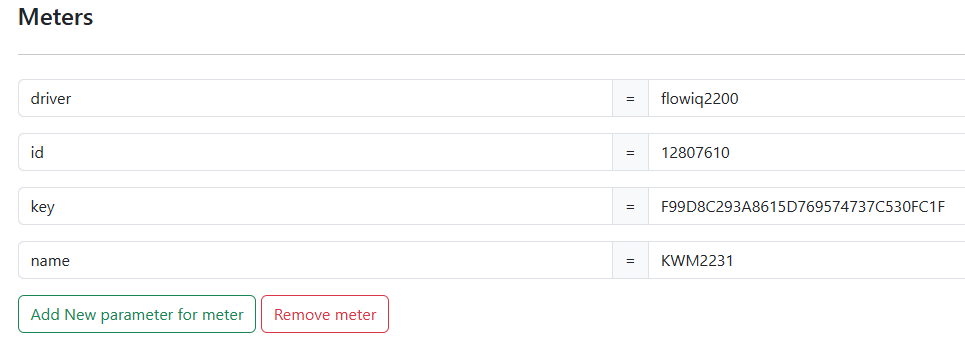

• Konfig


• donotprobe auf auto → mit eingetragenem Port hat er den Stick nicht erkannt …

• HA → Addons aufrufen
• Wmbusmeters (W-MBus to MQTT)
• oben auf Protokoll …
• Wenn der Stick läuft sollte dort sowas erscheinen


  [05:21:16] INFO: Running wmbusmeters ...
  If you are using the nanoCUL then please be aware that
  it can NEVER receive longer telegrams than 148 bytes!
  Even worse, you will get crc errors because there is
  no way for wmbusmeters to detect that nanoCUL has truncated
  the telegram. If you are lucky the nanoCUL generates broken hex
  which is detected and printed in the log.
  Started auto cul on /dev/ttyUSB1 listening on c1
  (meter) newly created meter (KWM2231 12807610 flowiq2200) did not handle telegram!

• DONE

• https://tips-und-mehr.de/cul-866-mhz-aus-arduino-nano-und-cc1101-modul-im-kaestchen-fuer-fhem/
• Wasserzähler Handbuch
  https://www.energieversorgung-sylt.de/fileadmin/Content/PDF/Ablesehilfen_Zaehlerwesen/FILE_flowiq2200.pdf
