Rook - Elektronik & Software
YouTube Video #60
Vorgehen
- Heizbett verkabeln
- 230V Matte, Thermistor
- Z Endschalter
- Schutzleiter ans Bet
- Anschluss für SSR raus legen
- Z Stepper mit raus legen
- 24V Verkabeln
- Pi und 5V Versorgung anbauen
- Pi mit Strom
- Druckerboard mit Strom
- Pi Test inkl. Druckerboard per USB
- Stepper verkabeln
- Durckkopf
- RGB später
- Touch Sensor später
- Lüfter, Hotend, Thermistor Hotend
- Einbau EBB42
- Einbau U2C
- CAN verkabeln inkl. 24V
- Kopfsensoren auflegen
Software
- Image von BTT auf SD Karte
https://github.com/bigtreetech/CB1- Anpassen für Wlan
- CAN Modul mit candelight neu flaschen
http://www.drklipper.de/doku.php?id=videos:49_-_klipper_faq_-_can_-_usb_buskoppler
→ candelight (STM32G0B1) - EBB42 neu flashen mit 1000000 CAN bus speed
https://github.com/bigtreetech/EBB - CAN einrichten
sudo nano /etc/network/interfaces.d/can0
allow-hotplug can0 iface can0 can static bitrate 1000000 up ifconfig $IFACE txqueuelen 1024
- Board suchen
biqu@BTT-CB1:~/klipper$ ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0 Found canbus_uuid=539892be834d, Application: Klipper Total 1 uuids found
- Updates einspielen
- printer.cfg grundlegend aufbauen
- Extra cfg für SKR MINI E3 V2.0
Konfig vorhanden in~/klipper/config/generic-bigtreetech-skr-mini-e3-v2.0.cfg
https://github.com/Klipper3d/klipper/blob/master/config/generic-bigtreetech-skr-mini-e3-v2.0.cfg - Wichtig: Extruder aus der SKR Mini Konfig raus sonst → Fehler
TMC uart rx and tx pins must be on the same mcu
Motoren
## Connected to X-MOT (B Motor) [stepper_x]
## Connected to Y-MOT (A Motor) [stepper_y]
Inbetriebnahme
Heizbett
- Sicherung vom Bett raus!
- Prüfen, ob der Thermistor im Heizbett funktioniert.
- Richtigen Typen für Thermistor in der Config eintragen.
- Erst dann einschalten und schauen, ob das SSR richtig schaltet, wenn das Bett heizen sollte.
- sieht man an der LED vom SSR
- Wenn das geht, ausschalten und Sicherung für das Heizbett rein (1A Flink)
Z Endstop
- Z Endstop testen mit
QUERY_ENDSTOPS
- Der Endstop muss z:open sein im nicht geschalteten Zustand
- Wenn hier z:TRIGGERED steht, den Pin in der Konfig mit ! drehen
- Endstops X / Y bleiben erstmal ungeachtet wegen Sensorloess Homing auf X / Y
Schrittmotoren testen
- Verkabelung überprüfen bezüglich der Spulen
- Nachsehen was die Motoren haben und wie das Board verdrahtet ist!
- STEPPER_BUZZ STEPPER=stepper_x
STEPPER_BUZZ STEPPER=stepper_y
STEPPER_BUZZ STEPPER=stepper_z
STEPPER_BUZZ STEPPER=extruder - Die Motoren müssen ruckelfrei laufen. Wenn dem nicht so ist, sind sie vermutlich falsch verkabelt. In dem Fall leifern die TMC Treiber auch einen Error.

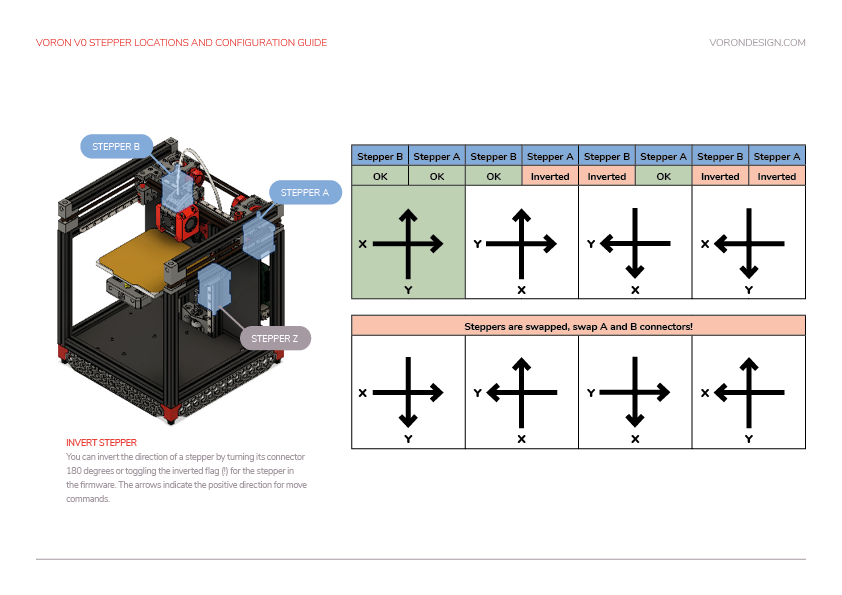

Schrittmotoren Richtung testen
TBD
- force_move aktivieren
[force_move] enable_force_move: true # Set to true to enable FORCE_MOVE and SET_KINEMATIC_POSITION # extended G-Code commands. The default is false.
G91
absetzen für Inkrementellen Stepper Betrieb- FORCE_MOVE STEPPER=stepper_x DISTANCE=1 VELOCITY=20
- eher mit SET_KINEMATIC_POSITION X=0 Y=0 testen → setzt absolute Pos auf den Wert und enabled die Motoren
- dann G0 X10, G0 Y10, G0 Z1 …
-
- ggf. stepper_x und stepper_y in der Konfig tauschen um die Stepper zu tauschen (anstatt Kabel tauschen)
XY Sensorless Homing
- Vorbereitungen

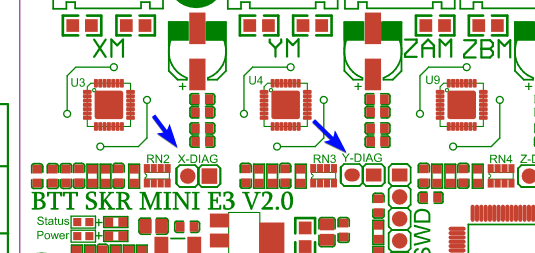

- X und Y Endstops dürfen nicht am Board angeschlossen sein (sonst funktioniert Sensorless Homing nicht !)
- Klipper Config Änderungen (immer für X und Y Stepper !)
- Der angegebene Pin von
endstop_pin
wandert in den TMC2209 Bereich vom Stepper mit Pullup:[stepper_x] endstop_pin: PC0
→[tmc2209 stepper_x] diag_pin: ^PC0
endstop_pin
wird virtuell- vorher :
[stepper_x] endstop_pin: PC0
, nachher :[stepper_x] endstop_pin: tmc2209_stepper_x:virtual_endstop
- Neuer Eintrag in
[tmc2209 stepper_x] driver_SGTHRS: 255
homing_retract_dist
auf 0 setzen :[stepper_x] homing_retract_dist: 0
https://www.klipper3d.org/TMC_Drivers.html?h=homing_retract_dist#configure-printercfg-for-sensorless-hominghoming_speed
auf die Hälfte der rotation_distance setzen :[stepper_x] homing_speed: 20
- StallGuard threshold ermitteln
- For TMC2209, start with
SET_TMC_FIELD FIELD=SGTHRS STEPPER=stepper_x VALUE=255
in the console. Start with the most sensitive value for the StallGuard threshold based on which kind of TMC driver you’re using (255 for TMC2209, or -64 for TMC2130/TMC2660/TMC5160). - Try running
G28 X0
to see if the toolhead moves along the X axis.- If your toolhead moves all the way to the end of the rail, IMMEDIATELY HIT THE EMERGENCY STOP BUTTON.
Go back and double-check that you have configured your hardware and the Klipper sections above correctly. Ask on Discord if you need help. - When running the G28 X0 or G28 Y0 command, the toolhead WILL move a millimeter or so before it triggers the virtual endstop. This is normal.
- Assuming that the toolhead moved a millimeter or so and then stopped, change the VALUE to decrease the sensitivity by 5-10, try again, and keep going until you find the first value that successfully homes your printer. The toolhead should gently tap the edge of travel and then stop.
- Follow the Klipper instructions on fine-tuning the value once your toolhead is homing successfully on this axis. Make sure you run
G91
G1 X-10
to back the toolhead off after hitting the end of the rail (assuming you’re homing to the maximum X value) or else homing the other axis will not work properly.
- Update the driver_SGTHRS or driver_SGT value with your new StallGuard threshold.
- TBD
Rest einstellen
- Prüfen das der Hotend Lüfter richtig rum läuft
- Bauteil Lüfter Funktionstest
- Thermistor Temperatur checken
- Hotend PID
- Bauteil Kühler auf 25% setzen →
M106 S64
PID_CALIBRATE HEATER=extruder TARGET=210
(vorwiegend PLA)- Speichern →
SAVE_CONFIG
- Bett PID
PID_CALIBRATE HEATER=heater_bed TARGET=60
(vorwiegend PLA)- Speichern →
SAVE_CONFIG
- Extruder Richtung prüfen
- Extruder Kalib → TBD von Doku übernehmen
- Bettr leveln
[stepper_z]
die Endwerte hoch setzen größer als es istposition_endstop : 150.0
position_max : 150
- Achtung: In [homing_override] die Position anpassen! →
G1 Z140
- Jetzt kann man das Bett nahe an die Nozzel fahren VORSICHTIG
- G1 Z140 … Und dann die Zahl runter …
- Dann den Wert der über bleibt vom Max abziehen …
- Beim Max Endwert +2mm
- MANUAL_PROBE
- Printerstartpla einfügen ! TBD
