BTT CB2, Manta M8P (Bridge), SB2209

Hinweis
Diese Anleitung beschreibt das Einrichten der aufgeführten Komponenten (siehe Equipment ). Die Anleitung kann nicht 1:1 für andere Hardware Konstellationen verwendet werden!

YouTube Video #117


Equipment

SD-Karte vorbereiten

Hinweis: Wir verwenden im ersten Schritt eine SD-Karte zum starten des CB2 Betriebssystems. Das kann dann später auf die eMMC übertragen werden vom CB2. Für dieses Vorgehen sind keine extra Tools nötig.

Netzwerk

  • IP finden
    • Über Router nachsehen
    • Über MobaXTerm Netzwerkscan durchführen (Tools → Network scanner)
  • Default mit LAN (DHCP)
  • WLAN Konfig
    • nmtui

Image auf eMMC übertragen

  • Das System muss wie weiter oben beschrieben mittels SD Karte laufen und ein SSH Login ist notwendig!
  • Login in das System mittel User biqu und Passwort biqu
  • sudo nand-sata-install ausführen

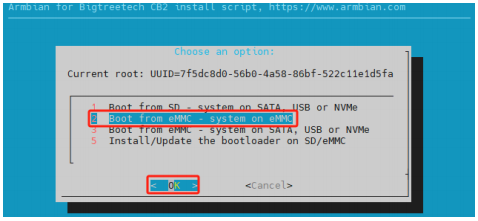

    • Jetzt Boot From eMMC - system on eMMC auswählen und mit OK bestätigen
    • Yes auswählen um das Löschen und neue Beschreiben der eMMC zu starten
    • Als Filesystem 1 ext4 auswählen und mit OK bestätigen
    • Abwarten bis der Schreibprozess beendet ist
    • Nach dem Schreibvorgang den Punkt Power off auswählen um das System herunter zu fahren
    • Die SD-Karte entfernen, System neu starten und das System sollte jetzt von der CB2 eMMC booten

eMMC löschen

Hinweis: Dieser Schritt ist nur notwenidig wenn man wieder von SD-Karte booten und / oder das System neu aufsetzen will!

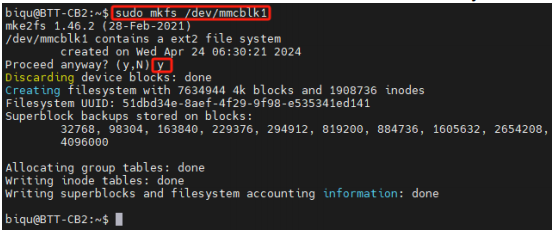

  • sudo mkfs /dev/mmcblk1 and then enter “y” to confirm

Updates

  • sudo nano /etc/apt/sources.list
  • bei den deb Quellen die # wegnehmen
  • Speichern
  • sudo apt update && sudo apt upgrade -y && sudo apt install -y git git-lfs silversearcher-ag wavemon hexedit sudoku tcpdump iptraf mc htop dcfldd nano usbutils ranger tldr ncdu can-utils multitail fd-find lsof x11vnc terminator minicom cutecom joystick jstest-gtk i2c-tools speedtest-cli iotop && mkdir -p ~/.local/share && tldr -u
  • sudo apt autoremove -y modem* cups* pulse* avahi* triggerhappy*
  • KIAUH
  • Mainsail & Co über die Webseite updaten

Manta M8P V2.0 (Bridge Modus)

DFU Modus

  • Das Board in den DFU Modus bringen
    • Im Terminal auf Meldungen warten
      dmesg -HW
    • Jetzt die Boot0 Taste gedrückt halten, kurz die Reset Taste drücken und dann auch die Boot0 Taste wieder loslassen.
      • Hinweis: Die Tasten befinden sich jeweils direkt in der Nähe des µControllers.
    • Das Board meldet sich mit Product: DFU in FS Mode
      biqu@BTT-CB1:~$ dmesg -HW
[Feb10 04:48] usb 2-1.4: USB disconnect, device number 3
[  +0.000558] gs_usb 2-1.4:1.0 can0: Couldnt shutdown device (err=-19)
[  +0.632135] usb 2-1.4: new full-speed USB device number 4 using ehci-platform
[  +0.216530] usb 2-1.4: not running at top speed; connect to a high speed hub
[  +0.001484] usb 2-1.4: New USB device found, idVendor=0483, idProduct=df11, bcdDevice= 2.00
[  +0.000019] usb 2-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[  +0.000006] usb 2-1.4: Product: DFU in FS Mode
[  +0.000006] usb 2-1.4: Manufacturer: STMicroelectronics
[  +0.000004] usb 2-1.4: SerialNumber: 307734543231
    • Die Meldung mag je nach Manta Board etwas variieren. Allerdings sollte dort immer was mit DFU und oder BOOTLOADER zu lesen sein.
    • STRG+C drücken, um die Meldungen zu beenden

Katapult flashen

Hinweis:
Katapult wird über USB (DFU-Mode) eingerichtet!
  • Katapult laden wenn noch nicht vorhanden, sonst in den Katapult Ordner wechseln
    [ ! -d "$HOME/katapult/" ] && cd ~ && git clone https://github.com/Arksine/katapult && cd katapult || cd ~/katapult
  • git checkout 3e23332
  • make menuconfig (Manta M8P V2.0)
        Micro-controller Architecture (STMicroelectronics STM32)  --->
    Processor model (STM32H723)  --->
    Build Katapult deployment application (Do not build)  --->
    Clock Reference (25 MHz crystal)  --->
    Communication interface (USB (on PA11/PA12))  --->
    Application start offset (128KiB offset)  --->
    USB ids  --->
()  GPIO pins to set on bootloader entry
[*] Support bootloader entry on rapid double click of reset button
[ ] Enable bootloader entry on button (or gpio) state
[*] Enable Status LED
(!PC3)  Status LED GPIO Pin
  • Wichtig: Hier wird als Communication interface USB ausgewählt, nicht CAN!
  • Sonst ist später kein Update möglich!
  • Katapult kompilieren
    make -j4
  • Katapult flashen (das Board muss im DFU Mode sein !)
    dfu-util -R -a 0 -s 0x08000000:mass-erase:force -D ~/katapult/out/katapult.bin
  • Wichtig ist am Ende File downloaded successfully bei der Ausgabe im Terminal
  • Das Board einmal resetten
  • Reset Taste (Reset) drücken
  • oder das Board einmal stromlos machen
  • Die Status LED sollte jetzt am Manta Board blinken

Fehler MASS_ERASE

  • Es kann beim Flashen von Katapult zum Fehler dfu-util: Error during special command “MASS_ERASE” get_status kommen. In dem Fall einfach das :mass-erase weglassen
  • dfu-util -R -a 0 -s 0x08000000:force -D ~/katapult/out/katapult.bin

Port ermitteln

  • Board stromlos machen
  • dmesg -HW starten und wieder Strom auf das Board geben
    biqu@BTT-CB1:~/katapult$ dmesg -HW
[Feb10 05:38] usb 2-1.4: USB disconnect, device number 5
[  +0.344916] usb 2-1.4: new full-speed USB device number 6 using ehci-platform
[  +0.230326] usb 2-1.4: New USB device found, idVendor=1d50, idProduct=6177, bcdDevice= 1.00
[  +0.000041] usb 2-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[  +0.000015] usb 2-1.4: Product: stm32h723xx
[  +0.000013] usb 2-1.4: Manufacturer: katapult
[  +0.000012] usb 2-1.4: SerialNumber: 1E0043001051313236343430
[  +0.001680] cdc_acm 2-1.4:1.0: ttyACM0: USB ACM device
    • Wir brauchen die Information mit tty… also in diesem Fall ttyACM0
    • STRG+C drücken, um die Meldungen zu beenden

Klipper flashen

  • cd ~/klipper
  • make menuconfig
    • Manta M8P V2.0
      [*] Enable extra low-level configuration options
    Micro-controller Architecture (STMicroelectronics STM32)  --->
    Processor model (STM32H723)  --->
    Bootloader offset (128KiB bootloader)  --->
    Clock Reference (25 MHz crystal)  --->
    Communication interface (USB to CAN bus bridge (USB on PA11/PA12))  --->
    CAN bus interface (CAN bus (on PD0/PD1))  --->
    USB ids  --->
(1000000) CAN bus speed
()  GPIO pins to set at micro-controller startup
  • Es kann im folgenden Schritt zu einem Fehler kommen (vor allem mit dem CB1 Board):
    Python´s pyserial module is required to update. Install
with the following command:
   /usr/bin/python3 -m pip install pyserial

make: *** [src/stm32/Makefile:111: flash] Error 255

    In dem Fall einfach folgendes ausführen
    sudo apt install python3-serial

  • Klipper kompilieren und flashen (über USB / seriell!)
    make -j4 flash FLASH_DEVICE=/dev/ttyACM0
    biqu@BTT-CB1:~/klipper $ make -j4 flash FLASH_DEVICE=/dev/ttyACM0
  Creating symbolic link out/board
  Building out/autoconf.h
  Compiling out/src/sched.o
...
  Compiling out/src/stm32/hard_pwm.o
  Preprocessing out/src/generic/armcm_link.ld
  Building out/compile_time_request.o
Version: v0.12.0-102-g9f41f53c
  Linking out/klipper.elf
  Creating hex file out/klipper.bin
  Flashing out/klipper.bin to /dev/ttyACM0
Entering bootloader on /dev/ttyACM0
Device reconnect on /sys/devices/platform/soc/5200000.usb/usb2/2-1/2-1.4/2-1.4:1.0
/usr/bin/python3 lib/canboot/flash_can.py -d /dev/serial/by-path/platform-5200000.usb-usb-0:1.4:1.0 -f out/klipper.bin

Attempting to connect to bootloader
CanBoot Connected
Protocol Version: 1.0.0
Block Size: 64 bytes
Application Start: 0x8020000
MCU type: stm32h723xx
Flashing '/home/biqu/klipper/out/klipper.bin'...

[##################################################]

Write complete: 1 pages
Verifying (block count = 477)...

[##################################################]

Verification Complete: SHA = 381BC7BAE3D7B8717F7169CEDB8EA08E4D59A4CA
CAN Flash Success
  • Die LED sollte jetzt nicht mehr blinken!

Can Query

Hinweis
Die folgenden Schritte setzen natürlich voraus, das der CAN Bus korrekt im Vorfeld eingerichtet wurde!

Wenn das Board über CAN verbunden ist, dann kann man mit den folgenden Schritten prüfen, ob Katapult geflasht wurde:

  • Klipper Dienst stoppen
    sudo systemctl stop klipper.service
  • ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    Wenn ein Board gefunden wird, dann sollte folgende Ausgabe erscheinen:
    biqu@BTT-CB1:~/klipper$ ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
Found canbus_uuid=fa5ad324b369, Application: Klipper
Total 1 uuids found
    • Die UUID (canbus_uuid=fa5ad324b369) notieren !
    • Wird bei diesem Schritt kein Board gefunden, hilft oft ein Reset am Board (entweder über den Reset Taster oder 1x Strom weg und wieder dran)

SBC

  • Interface einrichten
    Achtung : die Bitrate von 1000000 muss auch in der Board Firmware eingestellt werden!
    sudo nano /etc/network/interfaces.d/can0
    folgendes eintragen, speichern und mit STRG + x, dann Y, dann Enter beenden
    allow-hotplug can0
iface can0 can static
    bitrate 1000000
    up ifconfig $IFACE txqueuelen 1024

Test

  • Testen mit ip a
    can0: <NOARP,UP,LOWER_UP,ECHO> mtu 16 qdisc pfifo_fast state UP group default qlen 1024
  • Sollte das Interface auf DOWN stehen hilft meist ein
    sudo systemctl restart networking.service
    oder ein
    sudo ip link set can0 up type can bitrate 1000000

Konfiguration Manta

SB2209

Katapult aufspielen

  • cd ~/katapult
  • make menuconfig
        Micro-controller Architecture (Raspberry Pi RP2040)  --->
    Flash chip (W25Q080 with CLKDIV 2)  --->
    Build Katapult deployment application (Do not build)  --->
    Communication interface (CAN bus)  --->
(4) CAN RX gpio number
(5) CAN TX gpio number
(1000000) CAN bus speed
()  GPIO pins to set on bootloader entry
[*] Support bootloader entry on rapid double click of reset button
[ ] Enable bootloader entry on button (or gpio) state
[*] Enable Status LED
(gpio26) Status LED GPIO Pin
    • beenden mit Q und Y
  • Katapult kompilieren
    make -j4
  • Das Board in den Boot Loader Modus bringen
    • dmesg -HW
    • Die Boot Taste am Board gedrückt halten und dabei das Board über USB mit dem SBC verbinden

      Wenn das Board schon angeschlossen ist geht auch folgendes
      Boot Taste gedrückt halten, RST Taste einmal drücken und loslassen, dann die Boot Taste loslassen.
    • Das Board meldet sich mit Product: RP2 Boot
      [Dec13 10:07] usb 1-1.4: new full-speed USB device number 44 using dwc_otg
[  +0.132594] usb 1-1.4: New USB device found, idVendor=2e8a, idProduct=0003, bcdDevice= 1.00
[  +0.000035] usb 1-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[  +0.000016] usb 1-1.4: Product: RP2 Boot
[  +0.000013] usb 1-1.4: Manufacturer: Raspberry Pi
[  +0.000012] usb 1-1.4: SerialNumber: E0C9125B0D9B
[  +0.003555] usb-storage 1-1.4:1.0: USB Mass Storage device detected
[  +0.001922] scsi host2: usb-storage 1-1.4:1.0
[  +1.002900] scsi 2:0:0:0: Direct-Access     RPI      RP2              3    PQ: 0 ANSI: 2
[  +0.000671] sd 2:0:0:0: Attached scsi generic sg0 type 0
[  +0.000792] sd 2:0:0:0: [sdc] 262144 512-byte logical blocks: (134 MB/128 MiB)
[  +0.000871] sd 2:0:0:0: [sdc] Write Protect is off
[  +0.000020] sd 2:0:0:0: [sdc] Mode Sense: 03 00 00 00
[  +0.000980] sd 2:0:0:0: [sdc] No Caching mode page found
[  +0.000022] sd 2:0:0:0: [sdc] Assuming drive cache: write through
[  +0.013172]  sdc: sdc1
[  +0.000934] sd 2:0:0:0: [sdc] Attached SCSI removable disk
    • STRG+C drücken, um die Meldungen zu beenden
  • Katapult aufspielen mit
    make flash FLASH_DEVICE=2e8a:0003
    Das Ergebnis sollte sein:
    pi@Pi3Test:~/katapult $ make flash FLASH_DEVICE=2e8a:0003
  Flashing out/katapult.uf2
[sudo] password for pi:
Loaded UF2 image with 31 pages
Found rp2040 device on USB bus 1 address 44
Flashing...
Resetting interface
Locking
Exiting XIP mode
Erasing
Flashing
Rebooting device
  • USB Kabel abziehen - ab jetzt wird das Board nur noch über den CAN Bus angesprochen!
  • RST Taste drücken um das Board einmal zu resetten

Verkabelung

Ganz normale CAN Verkabelung:

  • CAN H auf CAN H
  • CAN L auf CAN L
  • GND & 12 bzw. 24V

CAN Bus Terminierung

  • Am U2C Board den Jumper 120R setzen
  • Am EBB Board den Jumper 120R setzen
  • Wer will, kann im ausgeschalteten Zustand den Buswiderstand mit einem Ohmmeter messen. Es müsste zwischen CAN H und CAN L ca. 60 Ω ergeben.

Can Query

Hinweis
Wenn Katapult gestartet wurde sollte die rote LED auf dem SB2209 blinken.
Wichtig
Die folgenden Schritte setzen natürlich voraus, das der CAN Bus korrekt im Vorfeld eingerichtet wurde!

Wenn das Board über CAN verbunden ist, dann kann man mit den folgenden Schritten prüfen, ob Katapult geflasht wurde:

  • Klipper Dienst stoppen
    sudo systemctl stop klipper.service
  • ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    Wenn ein Board gefunden wird, dann sollte folgende Ausgabe erscheinen:
    pi@Pi3Test:~ $ ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
Found canbus_uuid=73be55aa184d, Application: CanBoot
Total 1 uuids found
    • Die UUID (canbus_uuid=73be55aa184d) notieren!
    • Wird bei diesem Schritt kein Board gefunden, hilft oft ein Reset am Board (entweder über Reset Taster oder 1x Strom weg und wieder dran)

Klipper per Katapult

  • cd ~/klipper
  • make menuconfig
    [*] Enable extra low-level configuration options
    Micro-controller Architecture (Raspberry Pi RP2040)  --->
    Bootloader offset (16KiB bootloader)  --->
    Communication interface (CAN bus)  --->
(4) CAN RX gpio number
(5) CAN TX gpio number
(1000000) CAN bus speed
()  GPIO pins to set at micro-controller startup
    • beenden mit Q und Y
  • Klipper kompilieren
    make -j4
  • Klipper flashen
    ~/klippy-env/bin/python3 ~/katapult/scripts/flash_can.py -i can0 -f ~/klipper/out/klipper.bin -u <uuid>
    In diesem Beispiel wäre das dann
    ~/klippy-env/bin/python3 ~/katapult/scripts/flash_can.py -i can0 -f ~/klipper/out/klipper.bin -u 73be55aa184d
    • Die UUID von eurem Board eintragen!
    • Das sollte mit einem Flash Success beendet werden!
  • kurzer Test
    ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
    Sollte jetzt … Application: Klipper liefern
  • Klipper Dienst wieder starten
    sudo systemctl start klipper.service

Klipper Test

Hinweis
Wenn Klipper gestartet wurde sollte die rote LED auf dem SB2209 nicht blinken.
  • ~/klippy-env/bin/python ~/klipper/klippy/console.py -c can0 73be55aa184d
    • Die UUID von eurem Board eintragen!
  • Sollte unter anderem ein
    ==================== connected ====================
    liefern
  • Abbrechen kann man den Test mit STRG + C

Konfig

  • cd ~/printer_data/config
  • wget "https://raw.githubusercontent.com/bigtreetech/EBB/master/EBB%20SB2209%20CAN%20(RP2040)/sample-bigtreetech-ebb-sb-rp2040-canbus-v1.0.cfg" -O BTT_EBB_SB2209.cfg
  • nano ~/printer_data/config/BTT_EBB_SB2209.cfg
    [mcu EBBCan]
#serial: /dev/serial/by-id/usb-Klipper_Klipper_firmware_12345-if00
canbus_uuid: 73be55aa184d
    • Die Zeile mit serial auskommentieren oder löschen
    • Die UUID bei canbus_uuid eintragen und ggf. die # am Anfang der Zeile entfernen (UUID ermitteln siehe CAN Query)!
  • In der printer.cfg noch die neue Konfig einbetten
    [include BTT_EBB_SB2209.cfg]

Test

Ob das Board korrekt mit Klipper läuft, lässt sich mit folgendem Befehl schnell testen:
~/klippy-env/bin/python ~/klipper/klippy/console.py -c can0 44d860c9632b

Die UUID am Ende muss natürlich mit dem übereinstimmen, was ihr im vorherigen Schritt ermittelt habt!

Klipper Dienst wieder starten
sudo systemctl start klipper.service

WLAN

klipper_faq/klipper_0_auf_100/btt_cb2_manta_m8p_bridge_sb2209.txt · Last modified: 2024/12/07 11:21 by dominik
Donate Powered by PHP Valid HTML5 Valid CSS Driven by DokuWiki
