Pi4, Octopus Pro (Bridge), EBB36

YouTube Video #116

Hinweis

Diese Anleitung basiert auf der folgenden Anleitung: https://www.drklipper.de/doku.php?id=klipper_faq:klipper_0_auf_100:pi4_octopus_pro_ucan_ebb36
Nur fehlt hier das USCN Board und als Ersatz wirt das Octopus Pro direkt im USB to CAN bus bridge Modus betrieben.
Diese Anleitung beschreibt nur das Flashen vom Octopus Pro Board, dessen Einbindung in Klipper und die Anbindung vom EBB36 Kopfboard mittels CAN

Octopus Pro 1.1 flashen

https://github.com/bigtreetech/BIGTREETECH-OCTOPUS-Pro

Flashen

cd ~/klipper && make menuconfig

[*] Enable extra low-level configuration options
    Micro-controller Architecture (STMicroelectronics STM32)  --->
    Processor model (STM32H723)  --->
    Bootloader offset (No bootloader)  --->
    Clock Reference (25 MHz crystal)  --->
    Communication interface (USB to CAN bus bridge (USB on PA11/PA12))  --->
    CAN bus interface (CAN bus (on PD0/PD1))  --->
    USB ids  --->
(1000000) CAN bus speed
()  GPIO pins to set at micro-controller startup

Q und Y zum beenden und speichern
make -j4 um Klipper zu kompilieren

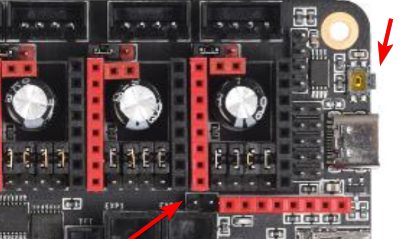

DFU Modus aktivieren am Octopus Board

dmesg -Hw im Terminal aufrufen
V-BUS Jumper setzen und board per USB an den Pi anschließen
Jumper setzen und die Reset Taste ganz rechts drücken

Terminal Ausgabe :

      * [Nov 1 13:42] usb 1-1.1: new full-speed USB device number 3 using xhci_hcd
[  +0.101925] usb 1-1.1: not running at top speed; connect to a high speed hub
[  +0.006001] usb 1-1.1: New USB device found, idVendor=0483, idProduct=df11, bcdDevice= 2.00
[  +0.000013] usb 1-1.1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[  +0.000006] usb 1-1.1: Product: DFU in FS Mode
[  +0.000004] usb 1-1.1: Manufacturer: STMicroelectronics
[  +0.000005] usb 1-1.1: SerialNumber: 377D37553033

dfu-util -R -a 0 -s 0x08000000:mass-erase:force -D ~/klipper/out/klipper.bin

Konfiguration einbinden
cp ~/klipper/config/generic-bigtreetech-octopus-pro-v1.1.cfg ~/printer_data/config/printer.cfg
mainsail.cfg noch inkludieren

Octopus Pro einbinden

Testen mit ip a
can0: <NOARP,UP,LOWER_UP,ECHO> mtu 16 qdisc pfifo_fast state UP group default qlen 1024
Klipper Dienst stoppen
sudo systemctl stop klipper.service

~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
Wenn ein Board gefunden wird, dann sollte folgende Ausgabe erscheinen:

pi@TestPrinter:~ $ ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
Found canbus_uuid=b4a81d00232e, Application: Klipper
Total 2 uuids found

Die UUID (canbus_uuid=b4a81d00232e) notieren !

In Mainsil die printer.cfg anpassen und auf CAN umschreiben:

[mcu]
#serial: /dev/serial/by-id/usb-Klipper_stm32h723xx_240045001551333031373837-if00
# CAN bus is also available on this board
canbus_uuid: b4a81d00232e

EBB36 einbinden

CAN Bus verkabeln zwischen Octopus und EBB36
Terminierung prüfen und ggf. setzen

UUID suchen

download

pi@TestPrinter:~ $ ~/klippy-env/bin/python ~/klipper/scripts/canbus_query.py can0
Found canbus_uuid=b4a81d00232e, Application: Klipper
Found canbus_uuid=f2cb5b1e081f, Application: Klipper
Total 2 uuids found

Hinweis: Wenn die Boards nicht sofort gefunden werden hilft vor dem query manchmal ein Reset auf den Boards !
